模模塊化

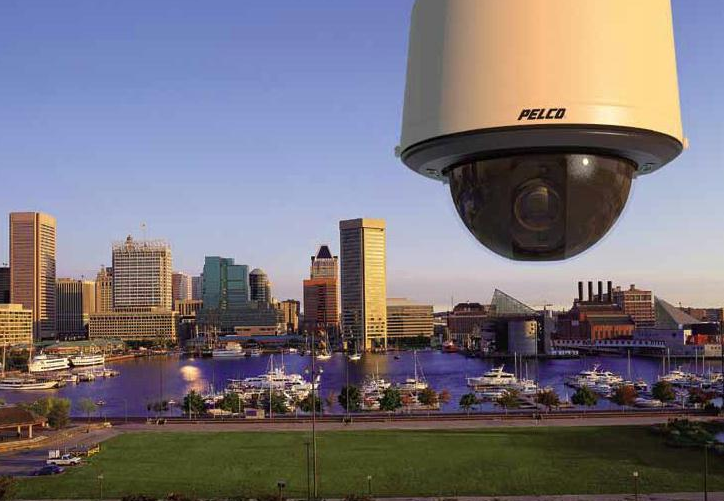

  PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭是PELCO Spectra  IV SL系列 其在設計上充分考慮了安裝和維護的方便性。 每個球型系統包括3 個部件：底盒：BB4-PG-E、球形驅動器:DD423-X和下球罩:LD53PB-1。 這3 種系統部件同其它PELCO Spectra IV SE 球型系統間具有互換性，方便產品的改進更新，簡化了使用中的調試工作。 此外，球型驅動器和下球罩是可拆除和可更換的，減少了維護時間。
底盒
    PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭的底盒選擇方案包括如下類型：室外吸頂型:BB4-F-E ( 適用于戶外建筑拱圈內面)、 室內吸頂型:BB4-F、室內表面安裝型:BB4-SWM、標準和室外懸掛型(BB4-PG-E、BB4-PG)、 重型、加壓型和不銹鋼型。 PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭每個底盒型號都有 內置的內存，用于存儲攝像機和現場球機參數，包括標識，預置位，巡檢模式和區域。 一個 無源 UTP 電路 位于底盒中，方便通過雙絞線傳輸視頻。 為了提高靈活性，在底盒內還可安裝 Pelco 光纖模塊，通過單模或多模光纖傳輸視頻。
PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭球驅動器
    PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭球型驅動器很獨特 其包含一體化式光學套件 并集成了眾多的先進特性，使系統即使是在惡劣的環境下也可以生成高質量的視頻。 PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭球型驅動器(DD423-X)中的所有攝像機都采用了低照度LowLight技術，使攝像機可以對光線極弱的地方進行補償。35X晝/夜型攝像機具有先進的 128X 寬動態范圍 使系統能夠?qū)庹諏?duì)比強烈的場景進行補償。 電子圖像穩定 可數字式減少由于外部因素 ( 如：風和交通) 所導致攝像機振動造成的圖像模糊情況。 23X 晝/ 夜型攝像機具有內置移動探測功能和80X 寬動態范圍。 此外還提供有2種標準攝像機，所提供的攝像機有彩色或黑白，帶有22X 鏡頭和可增強敏感度的EXview HAD 成像器，提高了敏感度。
下球罩
   PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭下球罩進行設計時進行了專門考慮，確保優化鏡頭和球罩間的光學關系，使用長焦時也可獲得水晶般的清晰視頻。
球型系統
PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭系統采用了許多新型增強軟件，可提高系統性能，方便編程和操作。內部時鐘 可安排預置位和模式。窗口屏蔽使用戶可以自定義 8 個四邊形保密區域。 密碼保護可防止非授權用戶更改系統的設置?？删幊唐聊凰椒轿缓蛢A斜角度顯示，在需要時提供定位信息。屏幕編程可采用英語、西班牙語、葡萄牙語、意大利語、法語、德語、俄語、波蘭語、土耳其語和捷克語等多種語言直觀顯示。
PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭云臺變速范圍：從400度每秒的平滑快速水平轉動到0.1 度每秒穩定的極慢方式。 該系統能夠水平連續旋轉 360 度，且具有 “自動翻轉”功能，使球能夠旋轉 180 度，并自己重新定位，以便不間斷地觀察任何通過球正下方的物體。
此外，利用PELCO TXB-IP模塊選件，可以隨時向SPECTRA IV球型系統增加IP網絡功能，而不會丟失模擬查看和控制功能。通過將TXP-IP模塊卡入底盒，可以將網絡視頻傳輸?shù)絎EB瀏覽器、Endura、Integral Digital Sentry或允許集成到任何IP系統的第三方軟件錄制解決方案。
pectra  IV SL 系列球型系統常用型號：
PELCO SD423-PG-E1-X 攝像頭      23倍彩色轉黑白室外壁裝一體化球機，透明球罩
PELCO SD423-PG-E0-X 攝像頭     23倍彩色轉黑白室外壁裝一體化球機，茶色球罩
PELCO SD423-PG-1-X 攝像頭       23倍彩色轉黑白室內壁裝一體化球機，透明球罩
PELCO SD423-PG-0-X攝像頭        23倍彩色轉黑白室內壁裝一體化球機，茶色球罩
PELCO SD423-F1-X攝像頭           23倍彩色轉黑白室內吸頂一體化球機，透明球罩
PELCO SD423-F0-X攝像頭           23倍彩色轉黑白室內吸頂一體化球機，茶色球罩
PELCO SD423-PG-E1-X SD423-PG-E0-X攝像頭/ 光學組件
信號制式      NTSC (DD423        PAL (DD423-XC)
掃描系統      2:1 隔行掃描
圖像傳感器
有效像素1/4 英寸逐行掃描CCD   NTSC 768 （ 水平） X 494 （ 垂直）
                                                PAL 752 （ 水平） X 582 （垂直）

水平分辨率      NTSC/PAL   540 TV 掃描線
鏡頭                f/1.6 （焦距， 3.6~82.8 毫米）
變焦                23X 光學變焦， 12X 數字變焦變焦
速度（光學范圍）    2.9/4.2/5.8 秒
水平視角            3.6 毫米 寬變焦時為54° ；
                        在82.8 毫米 遠距變焦時為2.5°
聚焦                自動聚焦，手動優先
在35 IRE 的*大靈敏度
NTSC/EIA              0.65 勒克斯， 1/60 秒快門速度（彩色）
                         0.15 勒克斯， 1/60 秒快門速度（黑白）
                         0.004 勒克斯， 1/2 秒快門速度（黑白）
PAL/CCIR              0.55 勒克斯， 1/50 秒快門速度（彩色）
                         0.12 勒克斯， 1/50 秒快門速度（黑白）
                         0.004 勒克斯， 1/1.5 秒快門速度（黑白）
同步系統              內置式/ 交流電線路鎖定，相位可使用遠程控制調節，垂直同步
白平衡                自動，手動優先
快門速度              自動（電子光圈） / 手動
                         NTSC        1/2 ~1/30,000
                         PAL         1/1.5 ~1/30,000 光
光圈控制            自動加手動優先
增益控制            自動/ 關閉
視頻輸出            1 Vp-p， 75 歐姆
視頻信噪比          >50 分貝(dB)
