EH5729-3 派爾高護罩 EH5700系列防護罩

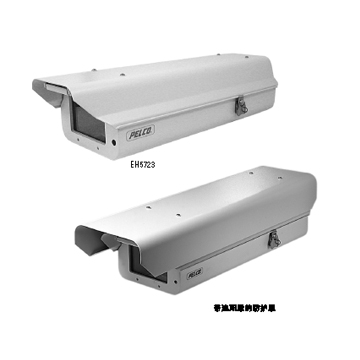

EH5700 系列防護罩
室外，大型
產品特性
? 全鋁結構
? 氣動彈簧，前開式頂蓋
? 電纜接入封圈以及安裝孔位于護罩的底部
? 安全用途的鏈鎖
? 為室內外應用設計
? 用于固定安裝架或者云臺安裝
? 專選部件包括 120 VAC 插座、預設鏡頭配線裝置以及雨刷器
EH5700 系列為室內/室外型護罩，設計用于 Pelco 的中型以及重
型云臺或固定安裝架。鋁制結構，長度為 58.42 厘米（23 英寸）
(EH5723) 和 73.66 厘米（29 英寸）(EH5729)，這些防護罩可接受帶
有定焦鏡頭或電動變焦鏡頭的大型制式攝像機。
防護罩從后部打開。前開式蓋子可極大地方便安裝以及保養工
作，攝像機以及鏡頭需要調整時也很方便。當蓋子完全打開時，
有一個獨特的氣推彈簧緊緊地將其固定住。蓋子由側接口的鏈
鎖固定。必要的話，鏈鎖也可使用適當大小的扣鎖固定住以增
加其安全性。
所有型號都有一個可調整的攝像機滑板，帶有一個可以卸下以
及倒置的內置高度提升塊。EH5700 系列 防護罩有全套的附件，
包括風扇、加熱器、窗口除霧器、遮陽罩、窗口雨刷器、預設鏡
頭配線裝置、120 VAC 插座以及隔熱材。
EH5700 系列 應用于固定安裝架或安裝到PT570 系列中的中型
云臺或者 PT1250 系列的重型云臺上。

EH5723 ?
EH5723-1 ? ? ? 105 瓦
EH5723-2 ? ? ? 60 瓦
EH5723-3 ? ? ? 85 瓦
EH5729 ?
EH5729-1 ? ? ? 105 瓦
EH5729-2 ? ? ? 60 瓦
EH5729-3 ? ? ? 85 瓦
注意：如果使用可選除霜器，將增加 30 瓦最大功耗.

重量單位重量運輸重量
EH5723 4.98 千克（11 磅） 5.43 千克（12 磅）
EH5723-1,-2,-3 5.88 千克（13 磅） 6.79 千克（15 磅）
EH5729 7.24 千克（16 磅） 8.15 千克（18 磅）
EH5729-1,-2,-3 8.15 千克（18 磅） 9.06 千克（20 磅）
認證/等級評定/專利
? CE（EH5723-3 和 EH5729-3）
? UL/cUL 標準（除 230 VAC 型號）
? C-Tick
? 符合 NEMA 類型 3R 標準
? 美國專利 307,915
可選附件
風扇組件BK57-1  風扇組件，120 VAC，15 瓦
BK57-2 風扇組件，24 VAC，10 瓦
BK57-3  風扇組件，230 VAC，15 瓦
加熱器組件HK57-1? 加熱器組件，120 VAC，90 瓦
HK57-2  加熱器組件，24 VAC，50 瓦
HK57-3  加熱器組件，230 VAC，70 瓦
遮陽罩SS5723 用于 EH5723 系列防護罩的遮陽罩
SS5729 用于 EH5729 系列防護罩的遮陽罩
窗口WD57-1? 窗口除霜器，120 VAC，30 瓦
除霜器WD57-2? 窗口除霜器，24 VAC，30 瓦
WD57-3? 窗口除霜器，230 VAC，30 瓦
窗口WW5723-1?? 窗口除霜器，EH5723 系列，
雨刷器120 VAC，15 瓦
WW5723-2  窗口雨刷器，EH5723 系列，24 VAC，15 瓦
WW5723-3  窗口雨刷器，EH5723 系列，230 VAC，15 瓦
WW5729-1  窗口雨刷器，EH5729 系列，120 VAC，15 瓦
WW5729-2  窗口雨刷器，EH5729 系列，24 VAC，15 瓦
WW5729-3 窗口雨刷器，EH5729 系列，230 VAC，15 瓦
其它O/I-PCB 附件接口板；溫控器控制加熱器，風扇，
以及除霜器運轉（每個防護罩需要一個）。
O/I-LPP? 預置位鏡頭配線裝置
O/I-插座? 120 VAC 方便電氣插座
TI57 隔熱材，EH5723/EH5729 系列
建議使用的裝配架
基座MM22 中型基座安裝架；最大負載 18.14 千克
（40 磅）
PM2000， 基座安裝架；最大負載為
PM2010§ 56.6 千克（125 磅）
墻壁EM22 中型墻壁安裝架；最大負載為 18.14 千克
（40 磅）
WM2000§ 墻壁安裝架；最大負載為 33.97 千克
（75 磅）
適配器AH2000 可調整旋轉頭
建議使用的云臺
PT570 系列中型云臺，120 VAC 或 24 VAC；
最大負載為 18.14 千克（40 磅）
PT1250 系列重型云臺，120 VAC 或 230 VAC；
最大負載 45.4 千克（100 磅）
假設鏡頭調至最大。
這些附件都在工廠使用插入式接頭配線，用于 O/I-PCB。所有的 -1/-2/-3
型號都包括有 O/I-PCB。如與基本型防護罩（EH5723 或 EH5729）一起使
用這些附件，則必須訂購一個 O/I-PCB。
僅限于工廠安裝的任選附件；有關供貨情況請與工廠聯系。
§用于 AH2000 可調整旋轉頭。
