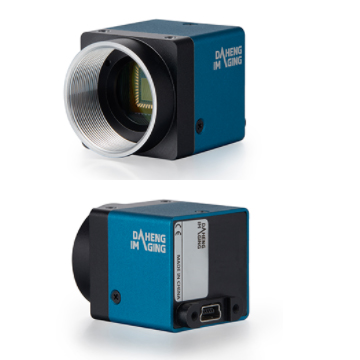

MER-030-120UC-L MER-U-L系列
結構緊湊，小巧輕便，堅固耐用
1/4”全局曝光CCD 傳感器
兼容GenICam ?
USB2.0 接口
30 萬像素
價格極具競爭力
型號 分辨率 幀率 傳感器 像元尺寸 數據接口 光譜 操作
MER-030-120UC-L 656×492 120 1/4" ICX618 Global shutter CCD 5.6μm USB2.0 彩色
MER-040-60UC-L 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 彩色
MER-040-60UM-L 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 黑白
MER-125-30UC-L 1292×964 30 1/3" ICX445 Global shutter CCD 3.75μm USB2.0 彩色
MER-130-30UM-L 1280×1024 30 1/1.8" MT9M001 Rolling shutter CMOS 5.2μm USB2.0 黑白
MER-310-12UC-L 2048×1536 12 1/2" MT9T001 Rolling shutter CMOS 3.2μm USB2.0 彩色
MER-500-7UC-L 2592×1944 7 1/2.5" MT9P006 Rolling shutter CMOS 2.2μm USB2.0 彩色
水星 (MER-U-L) 系列數字USB2.0 相機是大恒圖像自主研發的成熟的面陣工業數字相機，外形尺寸僅為
29mm×29mm×29mm，對于相機尺寸要求苛刻的用戶將會是一個不錯的選擇。
MER-030-120UC-L 采用全局曝光的Sony ICX618 CCD 感光芯片，通過USB2.0 數據接口進行圖像數據
的傳輸，提供線纜鎖緊裝置，能穩定工作在各種惡劣環境下，是高可靠性的工業數字相機產品。相比MER-
030-120UC 型號產品，MER-030-120UC-L 型號取消了I/O 接口，因此質量更輕更具性價比。
MER-030-120UC-L 性能出色、設計小巧、安裝及使用方便，適合各種典型機器視覺應用，如：表面檢測、
定位、缺陷檢測、測量、OCR、一維碼和二維碼讀取等，也適合各種桌面應用，如顯微鏡應用、證件拍照等。
功能特性
■　支持自定義ROI，降低分辨率可提高幀率
■　增益、曝光時間及白平衡可編程設置
■　自動增益、自動曝光、自動白平衡
■　兩種工作方式：連續采集 / 軟觸發采集
■　可輸出閃光燈同步信號實現曝光與補光的精確同步
■ 采集速度級別可調，優化多機同時采集傳輸
■ 提供硬件加密功能
■　堅固的全金屬外殼和線纜鎖緊裝置
■ 支持熱插拔
■　支持GenICam ?，可直接連接HALCON、MERLIC、LabVIEW 等第三方軟件
■　符合CE 、RoHS 認證
■　驅動已針對32bit / 64bit Windows 優化，并支持Linux 操作系統
■　免費的SDK 和豐富的二次開發實例源碼
規格參數
型號 MER-030-120UC-L
品牌 大恒圖像
分辨率 656×492
幀率 120
傳感器廠商 Sony
傳感器 1/4" ICX618 Global shutter CCD
像元尺寸 5.6μm
像素深度 8 bit，12 bit
數據接口 USB2.0
鏡頭接口 C，CS
光譜 彩色
圖像數據格式 Bayer RG8，Bayer RG12
供電要求 5 VDC
額定功率 < 1.2 W @ 5 VDC
工作溫度 0°C ~ +60°C
工作濕度 10% ~ 80%
機械尺寸(W×H×L) 29 mm × 29 mm × 29 mm（不含C接口長度）
重量 40 g
認證及標準 CE，RoHS，GenICam
相關配件
USB2.0 數據線纜
線長可選：3m、4.8m、5m
特性可選：普通、高柔
角度可選：標準、90度轉角（上、下、左、右）
相機端接頭類型：USB 2.0 Mini B，帶鎖緊（可選）
主機端接頭類型：USB 2.0 Type A
電源
可選：
12V 1.25A 直流穩壓電源適配器
12V 2A 直流穩壓電源適配器
