FTV10D1S1FC 派爾高Pelco光端發射機和接收機

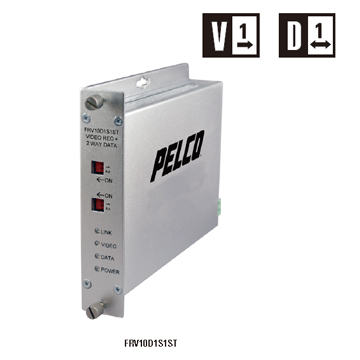

FTV10D1/FRV10D1 光端發射機和接收機
單路數字化編碼視頻，支持雙向數據
產品特性
? 在單根光纖上傳輸高質量的 10 位數字化編碼視頻
? 雙向數據通道，支持 RS-232、RS-422、RS-485（2 線/4 線）、曼徹斯
特碼、雙相碼及 Coaxitron® 同軸視控通信
? 支持 Pelco 同軸視控 (Coaxitron)，可以“ 通過同軸” 控制信號，最遠
距離達 48 公里（30 英里）
? 多模光纖支持的距離達 3 公里（2 英里）
? 單模光纖支持的距離達 69 公里（43 英里）
? 超越 RS-250C 短程傳輸的所有要求
? 激光二極管用于傳輸光信號
? 兼容 NTSC、PAL 和 SECAM 視頻標準
? 設計符合 NEMA TS -1/TS -2 和 Caltrans 通信信號控制設備環境標準
? 獨立和機架安裝的模塊化設計
? LED 狀態指示燈用于監控所有關鍵工作參數
FTV10D1/FRV10D1 光端發射機和接收機可在單根光纖上傳輸單
路單向復合視頻和單路雙向數據。此外，“-通過同軸” 技術允許
Coaxitron® 平移/ 傾斜/ 縮放 (PTZ) 控制數據在整個光纖傳輸距離
內傳輸（單模光纖最遠 48 公里）。使用單模光纖時，F(xiàn)TV10D1 發
射機和 FRV10D1 接收機可提供 23 dB 的光功率預算。
FTV10D1 發射機和 FRV10D1 接收機彼此兼容，并且與其他光端
機型號兼容。FRV10D1 接收機還向后兼容 FSV10D1 發射機。
FTV10D1/FRV10D1 即插即用設計無需進行電氣和光學調整，易
于安裝。模塊化設計，F(xiàn)TV10D1 和FRV10D1 設備可使用 EURACK/
USRACK 機箱進行機架安裝，或者作為單獨的模塊放置在桌面或
安裝到墻壁上（無需墻壁安裝套件）。
在單獨安裝或墻壁安裝時，F(xiàn)TV10D1/FRV10D1 設備需要使用外
部電源?？墒褂媒ㄗh的 FEXTPS 光纖外部電源為其供電。

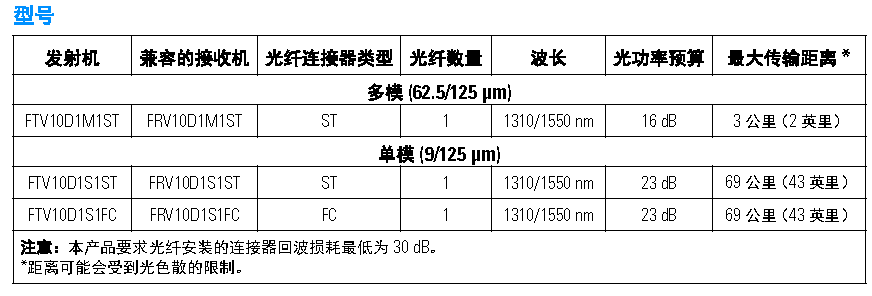

多模 (62.5/125 μm)
FTV10D1M1ST FRV10D1M1ST ST 1 1310/1550 nm 16 dB 3 公里（2 英里）
單模 (9/125 μm)
FTV10D1S1ST FRV10D1S1ST ST 1 1310/1550 nm 23 dB 69 公里（43 英里）
FTV10D1S1FC FRV10D1S1FC FC 1 1310/1550 nm 23 dB 69 公里（43 英里）
視頻
視頻輸入1.0 Vp-p，75 歐姆
過載>1.5 Vp-p
帶寬5 Hz 至 10 Hz
微分增益<2%
微分相位<0.7°
傾斜<1%
信噪比67 dB（最大光損耗預算時）
同軸電纜 (RG59) 最大長度攝像機距光纖模塊的距離為100 米（300 英尺），以維持 6 Mhz 帶寬
數據
接口RS-232、RS-422、RS-485（2 線或 4 線）及UTC（通過同軸）
速率DC-115 Kbps (NRZ)
電氣指標
波長1310/1550 nm，多模和單模
電源
表面安裝  2W時為8至15VDC
機架安裝  由機架提供
光纖數量   1
光發射器   激光二極管
LED 指示燈   鏈路、視頻、數據
機械特性
接口
光學         ST或FC
電源         接線端子
視頻         BNC (鍍金中心銷）
數據         接線端子
機架插槽數    1
一般規格
尺寸    15.00 × 13.20 × 2.75 厘米（5.90 英寸長 × 5.20 英寸寬 × 1.10 英寸高）
MTBF    >100,000 小時
工作溫度   –40° 至 75°C（–40° 至 167°F）
存儲溫度   –40° 至 85°C（–40° 至 185°F）
相對濕度   0% 至 95%，無冷凝
單位重量   0.7 千克（1.5 磅）
運輸重量   0.9 千克（2.0 磅）
認證/ 等級評定
? CE，A 類
? FCC，A 類
? UL/cUL 標準
? C-Tick
? 設計符合 NEMA TS 1/TS 2 和 Caltrans 通信信號控制設備環境標準
建議使用的附件
EURACK 配備歐制電源的 4 RU 機架附件（包括 EU、UK 和 AUS 電源線）
USRACK 配備北美制電源的 4 RU 機架附件
FEXTPS 光纖外部電源，帶有多種插頭適配器（北美制、澳大利亞制、英制和歐制）；
100 至 240 VAC，50 至 60 Hz 輸入9 VDC 輸出
