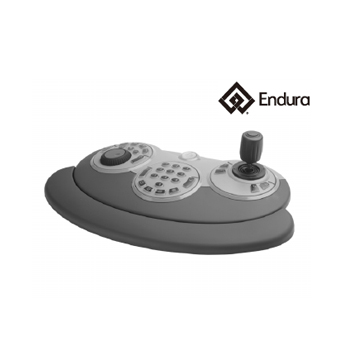

KBD5000 派爾高(PELCO)數字系統控制鍵盤
簡單介紹
派爾高(PELCO)數字系統控制鍵盤KBD5000 全功能，可互換的控制模塊， PTZ 控制
派爾高(PELCO)數字系統控制鍵盤KBD5000 的詳細介紹
派爾高(PELCO)數字系統控制鍵盤KBD5000
全功能，可互換的控制模塊， PTZ 控制
產品特性
? 控制位于鍵盤的三個可互換模塊上
? 模塊位置可以調整和旋轉以適應用戶的習慣
? 通過視頻控制顯示臺界面，鍵盤可以控制系統
所有的攝像機
? 內置 USB 集線器供連接導出設備
? 可變速度，用于** PTZ 控制的矢量操縱桿
? 用于回放控制和菜單瀏覽的飛梭旋鈕
? 預置位和巡檢模式控制
? 內置揚聲器
? Pelco 系統的組成部分
KBD5000 系列鍵盤是 Pelco 網絡視頻系統的控制器。 它是
實現所有用戶功能的接入點。 KBD5000 系列與所有 Endura?
系列分布式、基于網絡的視頻產品兼容。
KBD5000 系列配置了三個安裝在鍵盤底座上的控制模塊。
模塊可以放入任何底座，是一個為左手或右手操作定制
的鍵盤。
以下三個模塊和鍵盤包括在一起：
? 帶有鏡頭光圈和聚焦控制鍵的可變速矢量操縱桿。桶形操 縱桿為固定速度和可變速度定位系統提供**的云臺控 制。 擰動操縱桿將使鏡頭放大和縮小。 操縱桿和操縱桿 上面的按鈕還可以用于瀏覽兼容 VCD5000 的屏幕編程菜 單。
? 用于回放和菜單瀏覽的飛梭旋鈕?？刂菩o包含四個發光 的功能鍵。 每個鍵的顏色與連接到用戶界面的監視器上 顯示的圖標顏色一致。 這種直觀顏色的匹配設計使用戶 不需要向下讀鍵盤文字標識就可以瀏覽屏幕上的菜單。
? 用于攝像機和監視器控制的鍵盤。按鍵選擇攝像機、監視 器和要查看的攝像機號碼。
KBD5000 系列在設備的底座上融合了獨特的腕托設計。
上下文感應幫助鍵是該鍵盤的另一個獨特功能。 另外，
通過 KBD5000 的 USB 端口可容易地完成導出。
KBD5000 系列可以邏輯配置，可以給系統添加任意數量
的鍵盤。 在與Pelco 的新用戶界面 (UIs) 、網絡視頻錄像機
(NVRs) 、編碼器、數字視頻錄像機 (DVRs) 和視頻控制臺相
結合時， KBD5000 是完整網絡視頻控制系統的一個組成 部分。
型號
KBD5000 桌面鍵盤帶有完全切換和編程功能的
互換控制模塊、并具有PTZ 功能的操縱
桿和回放控制旋鈕
隨機附件
一個外部電源
3 條電源線 (1 條美國標準線，1 條歐洲標準線和 1 條英國標準線)
電源
輸入電壓100-240 VAC、50/60 Hz
輸出電壓12 VDC
輸出功率20 W
輸入連接器類型通用，可互換
輸出連接器類型2.5 mm 桶型
鍵盤基座
鍵盤接口USB 2.0
電纜USB、封閉式、5.0 m (16.4 英尺)
輸入電壓12 VDC
輸入電流1.3 A ( *大)
上行端口USB 2.0 (USB B 型連接器)
下行端口兩個 USB 2.0 高/ 全/低速 (USB A 型連
接器)
音頻輸出嵌入式揚聲器或插入式耳機，每通道
8 歐姆負載輸入 0.5 瓦功率
音頻輸入插入式麥克風、單聲道、 (30-350 mVpp)
；或線路輸入、立體聲 (0.35-2.0 Vp-p)
鍵盤模塊
鍵盤鍵區0-9 個鍵、攝像機、監視器和多畫面
切換鍵
操縱桿全比例水平俯仰，可變速度；帶有變
焦，光圈和聚焦控制
飛梭旋鈕按比例、快進、快退和視頻傳輸。
VCD5000 視頻控制顯示臺屏上的菜單
瀏覽
模塊連接器三個 ( 每個模塊一個) ， USB 1.1
小型USB
概述
尺寸
無腕托支持7.86" D x 14.78" W x 4.6" H
(19.96 x 37.54 x 11.68 cm)
有腕托支持9.94" D x 16.88" W x 4.6" H
(25.25 x 42.88 x 11.68 cm)
重量
單元重量
無腕托支持1.22 kg (2.68 lb )
有腕托支持1.51 kg (3.32 lb )
運輸重量2 kg (5 lb )
環境
環境溫度70° 至 74°F (21°至 23°C)
工作溫度32°至 104°F (0°至 40°C)，在設備通風時
存儲溫度-40° 至 149°F (-40°至 65°C)
工作濕度*大 96%
