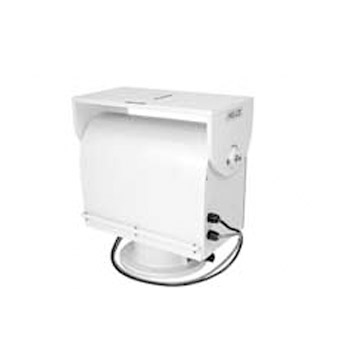

PT1280P/PP /PT1280SL/PP 系列派爾高PECLO云臺

型號PT1280P / PT1280SL 系列
類型室外、重型、饋通
工作電壓120 VAC
機械特性
平移在水平面上移動：0-355 o (PT1280P) ； 360 o (PT1280SL)
速度6 o/ 秒 ±1 o
扭矩50 英尺– 磅，額定電壓
傾斜在垂直面上以 ±90 o 移動
速度3 o/ 秒 ±0.5 o
扭矩100 英尺– 磅，額定電壓
最大負載100 磅(45.4 公斤)
傾斜臺面至重心 5 英寸(12.7 厘米) 處
傳動可調的蝸輪傳動驅動裝置
軸承
平移重型滾珠軸承
傾斜O(jiān)ilite 青銅襯套
工作周期50% 工作周期；額定為 30 分鐘
工作溫度-10 o 至 120 oF (-23 o 至 49 oC)
輸入電壓120 VAC， 50/60 赫茲
電源要求
運轉水平轉動：0.48 A (57.5 VA)
垂直轉動：0.48 A (57.5 VA)
啟動水平轉動0.60 A (72.5 VA)
垂直轉動0.60 A (72.5 VA)
電源要求-
運轉-
啟動-
最大電流每根導線 2 A ( 僅限于 SL 型號)
最大工作距離* PT1280P(6 芯導線）
電纜尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距離A：489 英尺(149 米)
778 英尺(237 米)
1,235 英尺(376 米)
B：5,800 英尺(1,767 米)
8,250 英尺(2,515 米)
13,000 英尺(3,962 米)
最大工作距離* 7 芯導線
電纜尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距離A：978 英尺(298 米)
1,556 英尺(474 米)
2,470 英尺(752 米)
電機二相感應型，瞬時反轉
限位開關每個( 云臺) 5 A ；外部調整
注：
1. 從控制器到云臺的距離 (A) 與從中繼箱到云臺的距離相同。
2. 使用低電壓控制器 (24 VAC) 和一個中繼箱能夠延長最大工作距離。從控制器到中繼箱的距離 (B) 在所有的用途中都一樣。
3. 計算距離長度時假設兩個電機（云臺）在運轉及電纜中的電壓降為10%。
