IPL Pro S3愛思創EXtron IP Link Pro 控制處理器

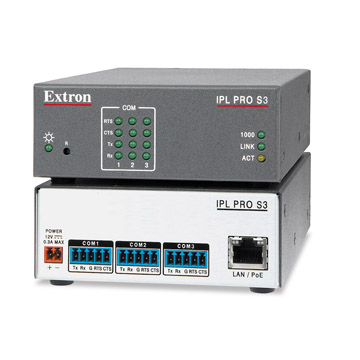

Extron IPL Pro S3 是一款緊湊的高性能控制處理器，帶 3 個雙向串行端口。與所有 IP Link^® Pro 控制處理器一樣，IPL Pro S3 具有更強的能力、更快的速度和更多的內存。它采用高級安全標準和千兆以太網，確保了在標準網絡架構的基礎上與多個 TouchLink^® Pro 觸摸屏相兼容。它可通過 Global Configurator^® Plus 或 Professional 進行配置，作為單獨的控制處理器用于較小型系統。它還可以與一臺 IPCP Pro 控制處理器級聯成組，通過 Global Configurator Professional 進行配置或使用 Global Scripter^® 進行編程，以用于更復雜的系統。

IPL Pro S3 兼容 GlobalViewer^® Enterprise 軟件，可通過計算機網絡進行完整的集中式視音頻資源監視、管理和控制。它可作為主要或輔助控制處理器，用于需要在單個視音頻系統中控制多個設備的應用環境。

特性

• 支持 TouchLink Pro 觸摸屏和網絡按鍵面板
• 支持行業安全標準的通信協議 — 所有 IP Link Pro 型號均使用行業標準通信協議，包括 HTTP (不安全)、HTTPS、SSH、SFTP、SMTP、NTP、Discovery Service、DHCP、DNS、ICMP、802.1X 和 IPv4。
• 2 個支持硬件和軟件握手的雙向 RS-232 串行端口 — 可控制兩個 RS-232 設備的螺絲鎖定串行端口。
• 1 個支持硬件和軟件握手的雙向 RS-232/RS-422/RS-485 串行端口 — 可與一個 RS-232/RS-422/RS-485 串行可控設備進行通信的螺絲鎖定串行端口。
• 支持常用的 BMS (建筑管理系統) 協議，如 BACnet、KNX 和 DALI — 這些協議可以對機電系統，包括暖通空調、燈光、電力、消防和安保設施等進行集中式監視和控制。
• 通過標準以太網絡管理、監視和控制視音頻設備
• 中央部署 - 使用主控制處理器來部署所有的系統文件、配置和程序 — 通過上傳所有項目文件至主控制處理器來快速部署控制系統。主控制處理器會自動地將文件傳輸至系統內的其它聯網觸摸屏、控制處理器和按鍵面板。
• 以太網供電功能可使控制處理器通過單根以太網電纜獲取電源及進行通信，無需本地電源
• 支持 10/100/1000Base-T
• 支持以太網可控設備 — 許控制多個具有以太網連接功能的視音頻設備，如顯示器、切換器和信號源。
• 自動時鐘同步使觸摸屏能夠顯示準確的時間和日期
• 支持控制系統同步 — 在發生網絡或電源故障時，同步功能可使用戶保留并恢復已配置的終端設備的狀態。
• 前面板端口狀態指示燈
• 多級密碼保護 — 可根據不同的用戶職能設置安全級別。
• 使用 Extron 控制系統軟件進行完全的定制 — GUI Designer 可配合 Global Configurator Plus、Global Configurator Professional 或 Global Scripter 使用。
• 分別與 Global Configurator 和 Global Scripter 配合使用的 Pro 系列設備驅動程序庫和模塊 — 使用 Extron Global Configurator 設備驅動程序和 Global Scripter^® 模塊快速開始并執行項目，用以控制各種顯示器和信號源設備，如投影機、平板顯示器和藍光播放器。Extron 提供了多種經完整測試的以太網、串行和紅外設備驅動程序以及模塊。
• 支持 802.1X 驗證 — 支持 IEEE 802.1X 驗證標準，提供基于端口的網絡訪問控制。
• 經 JITC 認證 — 成功通過了政府機構和其它關鍵任務環境所使用的互通性和信息保障測試。
• 1U 高、1/4 機架寬的金屬外殼
• 阻燃級 – 符合 UL 2043 關于熱量和煙霧排放的要求，不包括電源

兼容的用戶界面
TLP Pro 320C 3.5" Cable Cubby 專用 TouchLink Pro 觸摸屏
TLP Pro 525T 5" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 525M 5" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 525C 5" Cable Cubby 專用 TouchLink Pro 觸摸屏
TLP Pro 725T 7" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 725M 7" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 725C 7" Cable Cubby 專用 TouchLink Pro 觸摸屏
TLP Pro 1022M 10" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 1025T 10" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 1025M 10" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 1220TG 12" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 1220MG 12" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 1520TG 15" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 1520MG 15" 墻面安裝型 TouchLink Pro 觸摸屏
TLP Pro 1720TG 17" 桌面型 TouchLink Pro 觸摸屏
TLP Pro 1720MG 17" 墻面安裝型 TouchLink Pro 觸摸屏
TLI Pro 101 Touchlink 接口
兼容的按鍵面板
NBP 100 ?帶 6 個按鍵的網絡按鍵面板 - 美式 2 單元
NBP 200 ?帶 10 個按鍵的網絡按鍵面板 - 美式 3 單元
NBP 105 D ?帶 5 個按鍵的網絡按鍵面板 - Decorator 型
NBP 106 D ?帶 6 個按鍵的網絡按鍵面板 - Decorator 型
NBP 108 D ?帶 8 個按鍵的網絡按鍵面板 - Decorator 型
NBP 110 D ?帶 10 個按鍵的網絡按鍵面板 - Decorator 型
NBP 1200C 帶網絡按鍵面板的 Cable Cubby 接線盒
可選附件
MBU 123 用于 1/8、1/4 和 1/2 機架寬產品的薄型安裝套件
PMK 155 用于最大 1/2 機架寬產品的桿式和 Cable Cubby 1252 MS 接線盒安裝套件
RSB 126 Basic Rack Shelf for 6" Deep Products
RSU 126 用于 6" 深產品的通用型機架擱板套件
RSB 129 Basic Rack Shelf for 9.5" Deep Products
RSU 129 用于 9.5" 深產品的通用型機架擱板套件
XTP PI 100 用于 XTP 和 Pro 系列控制系統的電源合路器
兼容的軟件
Global Scripter 用于 Extron 控制系統編程的集成開發環境
Toolbelt Setup, Management and Troubleshooting Utility
